所有機材

所有機材

UAV(ドローン)


レーザ測量用UAV

Matrice600 Pro
(3機所有)

■飛行時間:
・15~20分(ペイロード無)
・10~15分(レーザ積載時)

■搭載可能レーザ機器:
・YellowScan_Vx20-300
・YellowScan_Surveyor-ULTRA
・YellowScan_Navigator(Gレーザ)

Matrice300RTK

■飛行時間:
・25~35分(ペイロード無)
・15~23分(レーザ積載時)

■搭載可能レーザ機器:
・YellowScan_Surveyor-ULTRA


写真測量用UAV

Matrice300RTK

レーザ機器とは別に専用カメラでの撮影が可能です。

■搭載可能カメラ:
Zenmuse H20T(ズーム・赤外撮影)
Zenmuse P1(高解像度カメラ)

Phantom4-Pro

■用途:写真測量用_垂直撮影、斜め写真撮影・動画撮影
■飛行時間:20~30分
■撮影解像度:2000万画素(写真)、C4K(動画)

Mavic3-Pro

■用途: 垂直撮影・点検撮影・斜め写真撮影・動画撮影
■飛行時間:20~30分
■撮影解像度:2000万画素(写真)、5.1K(動画)
■全方向障害物検知(デュアルビジョンセンサー)

Mavic2-Pro

■用途: 垂直 ・斜め写真撮影・動画撮影
■飛行時間:20~30分
■撮影解像度:2000万画素(写真)、4K(動画)

ANAFI(PARROT社)

フランスのパロット社製ドローン非常に小型で直上撮影が可能です。

DJI Avata-2

■用途: 垂直撮影・点検撮影・斜め写真撮影・動画撮影
■飛行時間:20~25分
アクションカム装着用の
マウントを装備


UAV搭載型レーザ機器

Vx20-300 (YellowScan)

機器仕様

  • IMU機器:Applanix社製 APX-20
  • レーザー:RIEGL miniVUXクラス1
  • ショット数:100,000~200,000ショット/秒
  • 最大レンジ:100m
  • 精度   :1㎝
  • 正確度  :2.5㎝
  • エコー数 :最大5エコー

Navigator (YellowScan) 測深用グリーンレーザ 2024/7月導入予定

機器仕様

  • IMU機器:SBG Quanta Micro
  • レーザー:YellowScan
  • 測深能力:2 Secchi
  • ショット数:20,000ショット/秒 (エコー含み最大計測200,000点/秒)
  • 最大レンジ:120m
  • 精度   :3㎝ ※点群の厚み精度
  • 正確度  :3㎝ ※位置精度
  • エコー数 :最大10エコー

SurveyorUltra (YellowScan)

機器仕様

  • IMU機器:Applanix社製 APX-15UAV
  • レーザー:Velodyne Lidar VLP-32C クラス1
  • ショット数:600,000ショット/秒
  • 最大レンジ:200m
  • 精度   :5㎝
  • 正確度  :10㎝
  • エコー数 :最大2エコー

UAV搭載カメラ

Zenmuse P1 (Matrice300に搭載)

機器仕様

・センサー サイズ  :35.9×24㎜(フルフレーム)
      有効画素数:45MP
      ピクセルサイズ :4.4μm

・シャッター速度
 メカニカルシャッター速度:1/2000~1秒
 電子シャッター速度:1/8000~1秒

・絞り範囲  :F2.8~F16
・最小撮影間隔:0.7秒
・ジンバル可動範囲
    チルト:-130° ~+40°
    ロール:-55° ~+55°
    パン :±320°

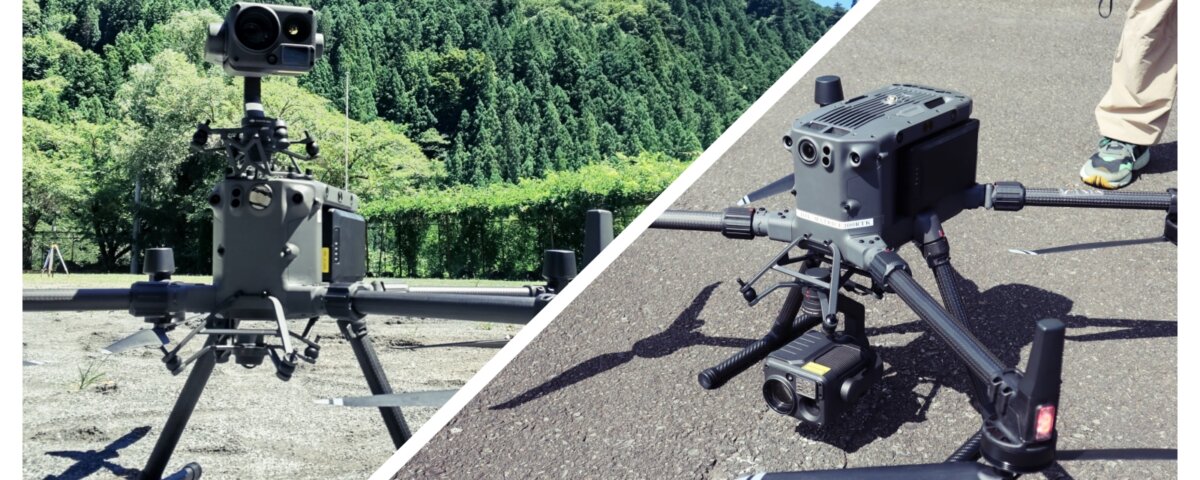

Zenmuse H20T (Matrice300に搭載)

特徴
ハイブリッド光学ズーム  23倍
最大ズーム       200倍
ワンクリック撮影
ワンクリックで、3つのカメラ(ズーム / 広角 / サーマル)の動画または写真を同時に保存します。
高解像度グリッド写真
広角カメラビュー上で、対象となるエリアをフレームで囲むと、ズームカメラがそのエリアの20 MP写真を複数枚、自動で撮影します。撮影された複数の写真は、全景画像と一緒に保存され、細部まで詳細に確認することができます。

機器仕様

ズームカメラ

・センサー 1/1.7インチCMOS
      有効画素数:20MP
      ピクセルサイズ :1.45μm
・シャッター速度
      電子シャッター速度:1/8000~1秒
DFOV(対角視野):66.6°〜4°
・焦点距離  :6.83〜119.94mm
・フォーカス :1m~∞(ワイド)、8m~∞(望遠)
・絞り範囲  :F2.8~F11

広角カメラ

・センサー 1/2.3インチCMOS
      有効画素数:12MP
      ピクセルサイズ :1.53μm
・シャッター速度
      電子シャッター速度:1/8000~1秒
DFOV(対角視野):82.9°
・焦点距離  :4.5mm
・フォーカス :1m~∞
・絞り範囲  :F2.8

サーマルカメラ

・センサー 非冷却 VOxマイクロボロメータ
      画素ピッチ :12μm
・シャッター速度
      電子シャッター速度:1/8000~1秒
DFOV(対角視野):40.6°
・焦点距離  :13.5mm
・フォーカス :5m~∞
・絞り範囲  :F1.0
・シーン領域 : -40℃ 〜 150℃(高感度時)
         -40℃ 〜 550℃(低感度時)
・ジンバル可動範囲
    チルト:-132.5° ~+42.5°
    ロール:-90° ~+60°
    パン :±330°


Sony ZV-E10 (Matrice600に搭載・レーザ同時計測)

機器仕様

・センサー APS-Cサイズ(23.5×15.6㎜)
      有効画素数:24MP
      ピクセルサイズ :3.92μm
・シャッター速度
      メカ二カルシャッター速度:1/4000~30秒


ハンディレーザ(SLAM)

BLK2Go (LEICA)

機器仕様

・ショット数 :420,000点/秒
・精度 (室内)(スキャン時間2分):+/- 10 mm
・レーザークラス :1 (IEC 60825-1準拠)
・波長 :830 nm
・視野 :360°(水平) / 270°(垂直)
・範囲 :最小 0.5 – 最大 25 m
・高解像度カメラ :12 Mピクセル,90° x 120°
・パノラマビジョンシステム :3カメラシステム
4.8Mピクセル,
300° x 135°


GNSS測量機

NetSurvRE (日立造船)

機器仕様

・受信周波数
 GPS    L1C/A L2E L2C
 GLONASS L1 L2C/A
 QZSS   L1C/A L1SAIF L2C

・スタティック測位精度
 水平 ±3㎜+0.5ppm
 垂直 ±5㎜+0.5ppm
・RTK測位精度
 水平 ± 8㎜+0.5ppm
 垂直 ±15㎜+0.5ppm

測位形態
 ・スタティック測位
 ・ネットワーク型RTK測位(VRS方式)


衛星通信機材

STARLINK (スペースX)

STARLINK

アンテナを空が見える場所に設置すれば、地球上どこでもWiFi通信環境を確保できます。

携帯電話通信の効かない山中での作業時に活用しています。
