ドローンレーザ測量・写真測量・斜め写真・動画撮影

ドローンによる様々な地形測量・撮影を行う事が可能です。
ドローンレーザ測量・写真測量・斜め写真・動画撮影

ドローンレーザ測量

ドローンにレーザ計測機器を搭載し、自動航行によるレーザ照射により計測エリアの地形を取得する事が出来ます。 レーザによる計測点数は、オリジナルデータで1㎡当り約200~400点程度取得できます。

ドローンに搭載したレーザ機器より、進行方向に対して直交方向に1秒間に60万点のレーザパルスを照射し、地盤まで到達するデータを基に地盤の地形を計測する事が可能です。計測有効角は約300度程度です。

レーザ計測を行う事により、右写真の様な、植生の有る山間部に於いてもセンチ精度の地盤地形を取得する事が可能です。

対地高度:80~120m、飛行速度:3~6m/Sにて飛行する事により、より正確に多くのレーザ計測を行い、地盤高を取得する事が可能です。

マニュアルに則ったレーザ計測を行う事で、精度管理ほか成果一式を提供する事が可能です。 レーザ測量後に解析処理を行い、計測したレーザ点群を現地にてお見せする事が可能です。

ドローンレーザ計測成果

色付きオリジナル点群データ(レーザ計測全データ) ※右図は色付きレーザ計測点群表示

色付き点群データより10mピッチにて横断図を作成。三次元ビュアーにて横断図データの表示。

■ 納品成果一覧

  • オリジナルデータ(計測全データ) LAS形式
  • グラウンドデータ(地表面点群) LAS形式
  • 地形図・平面図(各種 地図情報レベル対応) DM,SFC,P21,DXF,DWG形式
  • 縦横断図 DXF・DWG形式ほか
  • オルソ画像 ※地上解像度:計測高度による
  • 三次元点群ビュアー ※ データコピーのみで使用可(インストール不要)
  • 各種精度管理表 ※国土地理院「UAV搭載型レーザスキャナを用いた公共測量マニュアル(案)」に則った成果の作成が可能です。

各種 精度管理表の作成

国土地理院より規定の、「UAV搭載型レーザスキャナを用いた公共測量マニュアル(案)」に則った作業を行い、マニュアル記載の精度管理表一式の作成が可能です。

ドローン写真測量

ドローンにデジタル一眼カメラを搭載して垂直写真計測を自動航行で行い、撮影画像解析を行う事により精度の高い3次元点群データを取得する事が可能です。

従来の 航空機 ・ヘリコプターでは高度300m以下での撮影は不可能でしたが、ドローンでは地上解像度1cm~の高解像度の写真や、4K対応ムービー撮影が可能です。 また映像モニタリングシステムを使用し、地上からリアルタイムにアングルをご確認頂き、ご要望のアングル・縮尺での撮影が可能です。

対象物を中心に回転しながら飛行撮影し30枚程度の写真を元にデータ化したものです。
撮影飛行高度・撮影オーバーラップ(1コース内写真重複度)・撮影コースサイドラップ(隣接コース重複度)を調整することにより、より高密度・高精度な三次元データの取得が可能となります。

各種 精度管理表の作成

国土地理院より規定の、「UAVを用いた公共測量マニュアル(案)」に則った作業を行い、マニュアル記載の精度管理表一式の作成が可能です。

UAV撮影コース別精度管理表について

弊社作成のプログラムにより、UAV撮影コース別精度管理表を作成する事が可能です。

撮影画像が1000枚単位でも、自動処理にて全写真のオーバーラップ・サイドラップなどの精度管理表を自動で作成する事が可能です。

所有機種

※ 撮影条件や用途により最適な機種をご用意致します。

Matrice300RTK (new!)

■用途:写真・動画撮影 施設点検 災害対応 調査撮影 など

■赤外線カメラ 20倍ズームカメラ 上方カメラ 全方位衝突センサー

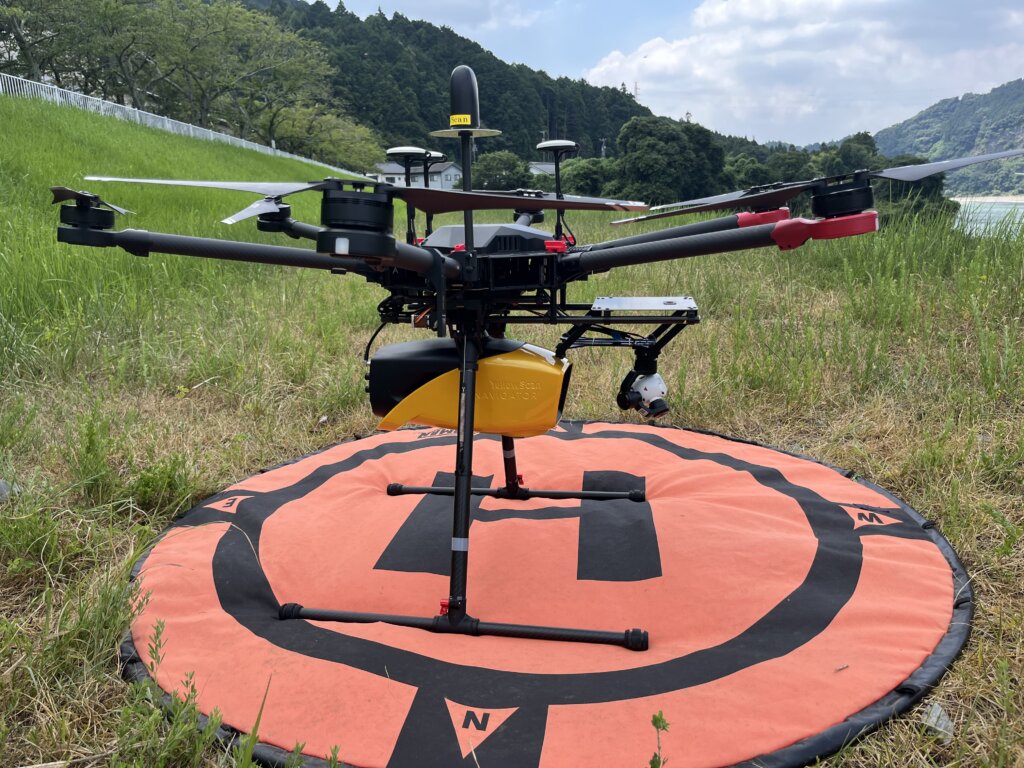

Matrice600 Pro(DJI社)2機

■用途:レーザ測量、写真測量 ■飛行時間:20分      ■搭載レーザ機器:YellowScan_Surveyor-ULTRA

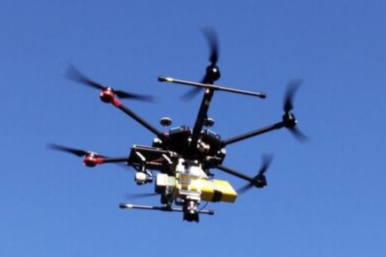

Matrice 600 Pro に YellowScan_Surveyor-ULTRA
一眼カメラ搭載

Zion QC 730 (enrout社)

■用途:写真測量用_垂直撮影 ■飛行時間:15~20分      ■搭載カメラ:Sony α6000   ■搭載レンズ:カールツァイス21mm

Mavic2-Pro (DJI社)

■用途: 垂直 ・斜め写真撮影・動画撮影           ■飛行時間:20~30分     ■撮影解像度:2000万画素(写真)、4K(動画)

空中での視認性を高める為に、オレンジ色に換装済み

360°カメラを搭載すれば、飛行エリア全方位の写真撮影が可能です。

Phantom4-Pro (DJI社)

■用途:写真測量用_垂直撮影、斜め写真撮影・動画撮影    ■飛行時間:20~30分    ■撮影解像度:2000万画素(写真)、C4K(動画)

斜め写真撮影・動画撮影
